Hallo Allerseits,

ich habe mich auf anraten entschlossen, mein Lampenbau etwas zu dokumentieren.
Ich möchte mich dazu erst einmal bei Robert für die Inspiration bedanken. Ich habe mir einige Dinge bei dir abgeguckt, ich hoffe du nimmst es mir nicht übel. War ein wirklich ein schöner Artikel.

Ich habe mir neulich den Dennerle Scapers Tank im Set gegönnt, möchte aber die Lampe nicht benutzen, auch wenn sie mir als DAS Highlight verkauft wurde. 24Watt, 8000K usw….

Die Halterung meiner neuen Lampe besteht aus einem Aluminium Hohlprofil 40x10mm auf Gehrung geschnitten und verschweißt. Das Ganze hat dann einen schwarzen Überzug bekommen.
ich arbeite in einem metallverarbeitenden Betrieb, deswegen kein Problem.
Für die offenen Enden gibt es passende kappen, die man zum Beispiel bei „Skiffy“ bekommt.
An dem Langen Schenkel wird ein Z-Profil geschraubt, welches mittels 2 Schrauben an der Scheibe festgeklemmt werden kann, der muss natürlich auch noch schwarz lackiert werden.
Und natürlich wird noch Filz oder ähnliches dazwischen gelegt.

ich habe mich für 2 Edison Ediline LEDs entschieden, die ich wie Robert auch, auf ein Alu-Kühl-Profil (Zett 22) kleben werde. Passend dazu eine 60° Linse.
Um das unansehnliche Kabel zu verstecken, habe ich mich für eine Parallelschaltung entschieden.
Die Kabelführung soll mittig aus dem Kühlprofil in mein Rechteckprofil gelegt werden.
Ich bin mir noch nicht ganz schlüssig ob ich das Netzteil auch noch von Hinten am Halter anschraube oder nicht, mal schauen, das entscheide ich wenn alle Teile da sind.

To be continued...

Hi Josh...

ich freu mich schon auf die Doku. Ich bastel fuer mein Leben gerne... und wenn ich nicht selbst gerade an was rummache, dann gucke ich gerne andern dabei zu. Haha... wie sich das liest. :lol2:

LG Chris

Hi Josh,

im Gegenteil, ist mir eine Ehre wenn dich meine Beleuchtung inspiriert hat.

Der Anfang sieht schon sehr vielersprechend aus.
:thumb:

Aber ich will auch erwähnen dass ich dir zu 3 Edison Ediline III geraten habe(1000lm/50L).
Rechnerisch hast du mit 2en im Vergleich zu meinen 148L zwar Recht, aber weil ich eben immer das Minimum anpeile, mit dem meine Pflanzen noch gut gehen, wären die meisten anderen Aquarianer vermutlich mit 3 Stück glücklicher als mit dem Grenzwert?

Und dass ich die 3er Parallelschaltung mit jeweils 2 Edison in Serie betreibe und nicht Einzelne EEIII parallel.
Das heißt aber nicht, dass das nicht gehen kann, weil die EEIII aus 54 Einzel-LEDs verdichtet wurde. (Das sah ich als ich sie abgeblendet fotografiert habe.)

Auf Nummer sicher gehst du bei der Parallelschaltung, wenn du ein Netzteil verwendest, das sowohl Konstantstrom als auch Konstantspannung pro Parallelausgang liefert.
In meiner Linksammlung sind solche auch vorhaben, aber ob du ein Solches passendes für ca.700mA / ca.20V / und mindestens 7W findest bezweifleich fast. Ist aber nicht ausgeschlossen.

Robert

Hallo Chris,

da sprechen wir eine Sprache, ich bin auch immer gerne am rumfummeln...
und deswegen weiter im Text...

Bis auf die Elektrik habe ich eigentlich alles soweit zusammen, ich warte jetzt nur noch auf den Kleber für die LEDs und das Netzteil.
Habe die ganze Sache mal zusammengebaut und provisorisch am Becken befestigt.
Ich hatte bedenken mit dem Schwerpunkt, weil das Profil mit Linse doch schwerer ist als ich dachte, aber das scheint nicht wirklich problematisch. Zur Not schraube ich das Netzteil hinten an die Lampe um etwas Gewicht auszugleichen, mal sehen.

Das Zweite worum ich mir Gedanken mache ist der Winkel der Linse, aber das sieht man wohl erst wenn das Licht brennt.

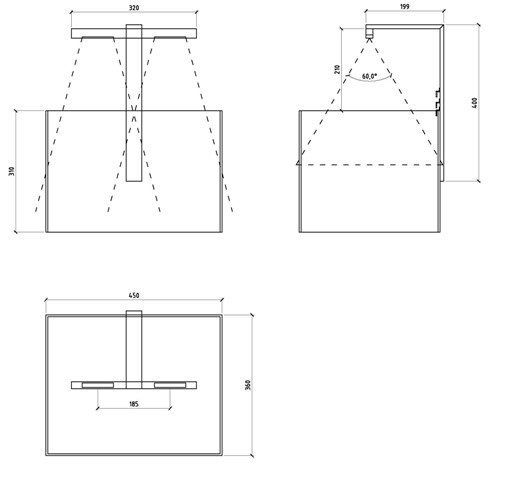

Auf der Zeichnung kann man erkennen das der Winkel nicht Optimal ist, aber das wird sich zeigen.

Und natürlich die passenden Fotos dazu...
Das Kabel ist übrigens nur Zugdraht...

Hallo Robert,

wie gesagt habe ich leider schon ein Netzteil bestellt, aber wie auch immer, ein Versuch ist es Wert. Der Weg ist das Ziel.
Ich bin zu dem begeisterter Energiesparer, auch wenn das nicht unbedingt mit diesem Hobby vereinbar ist... Naja

Sollte ich also feststellen das ich zu wenig Licht habe, brauche ich im Grunde nur ein neues Profil zurecht schneiden, habe ja genug und halt neue LEDs mit Netzteil.
Ich weiß allerdings nicht wie ich die schalten soll... Wenn ich richtig sehe kann ich die ja nur in Serie schalten oder? Das heist Kabel Rechts rein, Kabel Links raus, aber wie verstecke ich die Kabel dann???

Im übrigen habe ich diese Netzeil bestellt...

http://www.conrad.de/ce/de/product/158173/LED-Treiber-LT-Serie-LT10-16700-Ausgangsstrom-1-15-VDC-700-mA-Betriebsspannung-10-220-240-VAC/0212361&ref=list

Hi,

hast du sehr schick gelöst.

Schau mal in dein anderes Thema zum Netzteil!!!

Zum Leuchtwinkel, das passt schon mit den 20cm Abstand, hätten 15cm auch gereicht, wodurch es am Boden noch heller wird.
Die 60° sind ja nicht messerscharf begrenzt und es geht noch genug Licht daneben.
Zur Seite verursacht die Linearlinse keine Bündelung wie der Name schon vermuten läßt.
Sie bündelt nur nach vorne und hinten und nicht rundum wie eine zirkulare (runde) Linse. Also seitlich wird es sehr deutlich übers Becken raus strahlen.
Da könntest du dir noch kleine Messingscheiben als Blenden ausdenken.
Messing reflektiert in schönem Farbton, wo die 6000K ja eher kühl sind.


In meinem Thema ist auch ein Link zu einer zweiten Schaltungsmöglichkeit, mit Brücke am Ende der LED.
Und auch Bilder wie ich die Kabel durch eine Bohrung nach oben in das durchgehende Profileloch versteckt habe.

Robert

PS
ich muss jetzt weg

Robert

Hallo Robert,

ja vielen Dank,ich schau wegen der Schaltung noch mal rein.
Mit den Messingscheiben ist ne super Idee, die Linse schräg anschneiden, Kupferblech anbringen...... Ist ein Versuch wert.

Die Position des Z Winkels werde ich wenn nötig einfach in Höhe korrigieren, ich denke das ist kein Problem. Ich werde berichten...

Gruß

Hi Josh,

bin zurück aber hab nebenbei zu tun.

Die Linsen kannst du (sieht vermutlich besser aus), aber mußt du nicht schräg ablängen.
Es bringt auch schon was die Messingscheiben (oder Dreickesbleche oder frei nach Geschmack) einfach senkrecht an die horizontalen Aluprofiele zu montieren.
Denn die Linearlinse strahlt nicht nur am Ende wie ein Lichtleiterkabel zur Seite sondern quer zur Wölbung über die gesamte Länge.

Ich schau mal für dich nach dem Link zur Anschlussmöglichkeit.
Das ist ein Link zu einer Edison-Seite.
.........
.......
.....

Soooo, hier der Link und dort blätterst du auf Seite 5.
Neben den Bildern ist auch eine Rechnung wie viel mA und V du bei der jeweiligen Lösung am LED-Treiber brauchst.
Link - EDILINE Lötmöglichkeiten auf Seite 5

Was mich verwundert dass die vor einigen Wochen bei der ersten Lösung am anderen Ende der EEIII eine Brücke von PLUS nach MINUS dargestellt/gelötet war die sie in dem Bild nun entfernt haben. War womöglich ein Fehler?

Robert

Hi,


Vorsicht !

ich seh da grad dass die Edison Ediline III nur 3,4V hat und nicht 10,2V.
Dann stimmt meiner Rechnung von oben mit den 20V nicht!!!
Die 20V sind also nur 6,8V (7V).

Ist halt doch schon ne Weile her als ich sie verbaut habe.

Robert

Hi,

Danke für den Link, sehr hilfreich... bin mir wirklich unschlüssig ob ich 2 oder 3 LEDs einbauen soll, das mit dem verstecken der Kabel würde ich wohl auch in Serie geschaltet hinbekommen...Was hast du noch gleich für einen Querschnitt genommen?

Naja ich komme nicht umhin den Test zu machen, ich bin gespannt.
Aber wie gesagt, ich denke wenn, dann 3 Stk 10,2 in Serie mit diesem Netzteil? oder wie siehst du das

http://www.conrad.de/ce/de/product/511866/TDK-Lambda-ALC12-36-R35-LED-Treiber-Netzteil-3-36-VDC-350-mA-12-W-Einbau-Netzteil-Konstantstrom/1900730&ref=list


Was die Linse betrifft könnte ich mir vorstellen, die Enden schräg anzuschneiden, zu polieren und mit selbstklebenden Kuperstreifen zu bekleben, habe tatsächlich noch was da, falls das denn hält...

http://www.conrad.de/ce/de/product/529532/PB-Fastener-Selbstklebende-Kupferfolie-L-x-B-150-mm-x-30-mm/SHOP_AREA_37399&promotionareaSearchDetail=005
